(应用领域)橡胶膨胀节是由两端带橡胶凸缘的润滑波形补偿元件与金属法兰组成。金属法兰常采用松套构造。波形补偿元件外表为橡胶,内层为数层强力纤维或钢带增强的夹层。增强纤维或钢带等增强夹层不断延伸到两端的像胶凸缘,凸缘内有硬钢丝骨架。橡胶膨胀节有具有较大位移补偿,可停止轴向、横向和角向位移的补偿,有降低噪音、减少震动和一定的防腐功能。
#:橡胶膨胀节(橡胶接头)
#:DN100-塑料法兰橡胶膨胀节相关参数
KXT-DN100橡胶接头:L=150mm,轴向压缩18mm,轴向拉伸10mm,横向位移12mm,偏转角度15°
橡胶膨胀节用于金属管道之间起挠性连接作用的中空橡胶制品,由内外层胶、帘布层和钢丝圈组成管状橡胶件,它经硫化成型后再与金属法兰或平行接头松套组合而成。
天然橡胶适用常温水,70度以下,无腐蚀性介质。橡胶材质根据使用介质选材,法兰材质有碳钢/球墨QT450/不锈钢等。

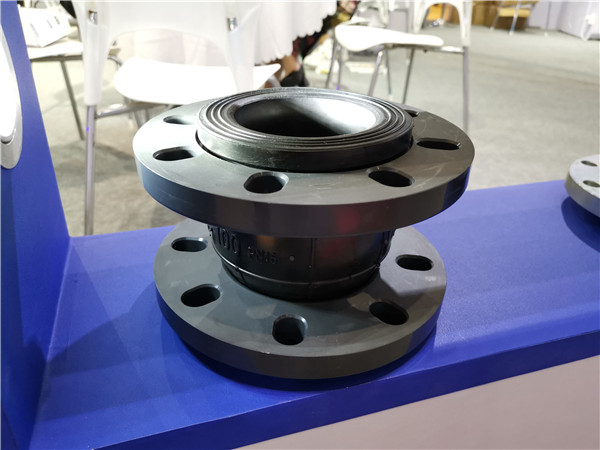

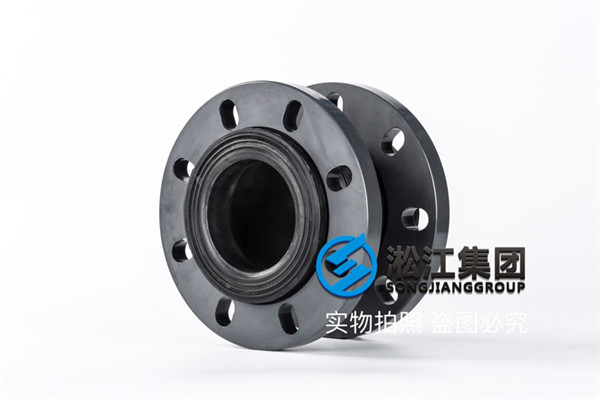

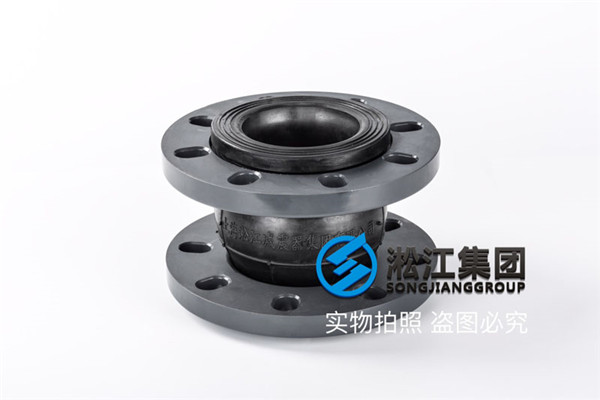

橡胶接头参考样图:
扩展阅读:
不同压力的法兰有不同的厚度,对应的螺丝孔数量,螺丝孔大小也不一样,使用不同的螺栓。塑料法兰是使管子与管子相互连接的配件,连接于管端,又叫法兰盘。安装时将管道插入法兰盘中,使用焊枪将焊条融化封焊连接处。此种焊接方式属于承插式连接,优点是快捷、方便。缺点是连接口处理不当容易在受到外力的情况下可能会拉开。
